آشنایی با انواع گیربکس های صنعتی

آشنایی با انواع گیربکس های صنعتی شرکت تامین روانکار کارو

گیربکس یا جعبه دنده چیست ؟!

گیربکس یا جعبه دنده یک دستگاه در سیستم انتقال قدرت است که امکان کنترل قدرت را در اختیار شما قرار می دهد. گیربکس یا جعبه دنده از مجموعه ایی از چرخدنده ها با نسبت معین تشکیل شده است که میتواند خروجی مورد نظر را برای ما فراهم کند . گیربکس های صنعتی دارای انواع مختلفی می باشند که در ادامه با آن ها آشنــا خواهیم شد . روانکارها یکی از انواع مواد شیمیایی موثر در عملکرد گریس‌های صنعتی هستند و در حفاظت از گریس نقش مهمی را ایفا می‌کنند. برای تهیه جنس مرغوب و با کبپیفیت آن می‌توانید به شرکت آجیپ مراجعه نمایید.

انواع گیربکس های صنعتی

  1. گیربکس هلیکال شافت مستقیم (G)
  2. گیربکس کتابی (SH & SK)
  3. گیربکس خورشیدی یا سیاره ای

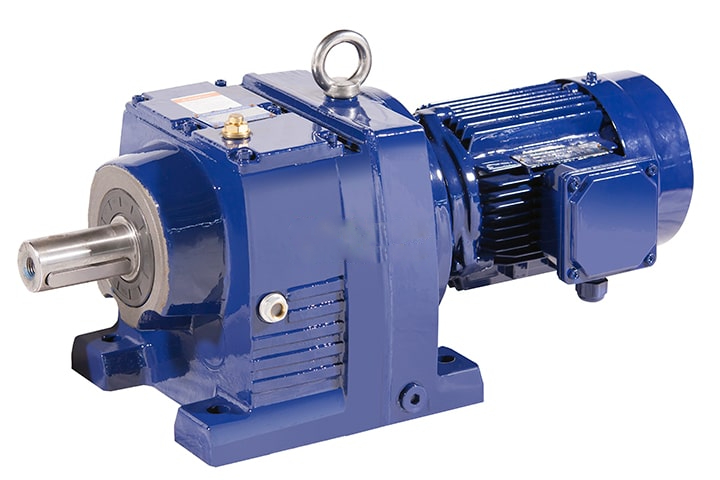

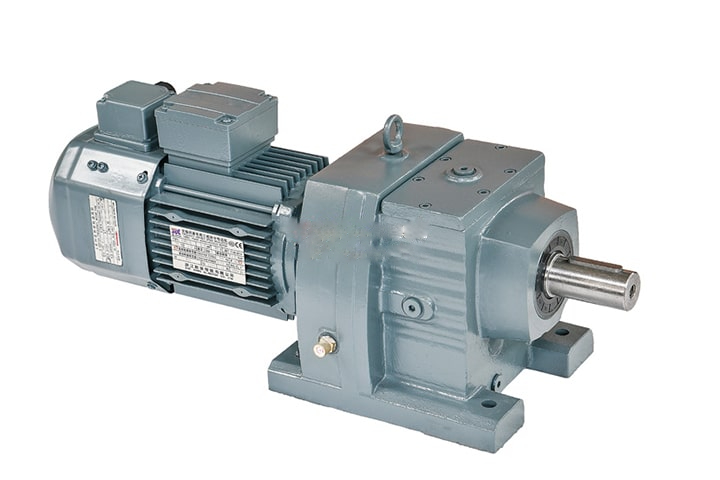

۱) گیربکس های صنعتی هلیکال شافت مستقیم (G)

ساختار اصلی این گیربکس ها از چهار عدد چرخدنده تشکیل شده است. دنده اول بر روی سر روتور جازده می شود و سه دنده ی دیگر داخل گیربکس یاتاقان بندی می شوند.

این گیربکس ها به علت کوپل اجباری الکتروموتور هنگام مونتاژ به گیرموتور موسومند و در صنعت کاربرد وسیعی دارند.

مزایای گیربکس هلیکال شافت مستقیم (G) :
  •  عمر بالا در قیاس با گیربکس های حلزونی
  •  قیمت ارزان
  • تعمیرات و سرویس سریع می باشد.
از معایب گیربکس هلیکال شافت مستقیم (G) :
  •  کوپل اجباری الکتروموتور به هنگام مونتاژ
  • در صورت نیاز به تعویض موتور ، باید دنده ی ورودی نیز تعویض گردد که این کار باید توسط این مجموعه صورت پذیرد.
  • برای رسیدن به دورهای کمتر از ۱۶ دور بر دقیقه باید از دو گیربکس کویل شده به هم استفاده کرد.

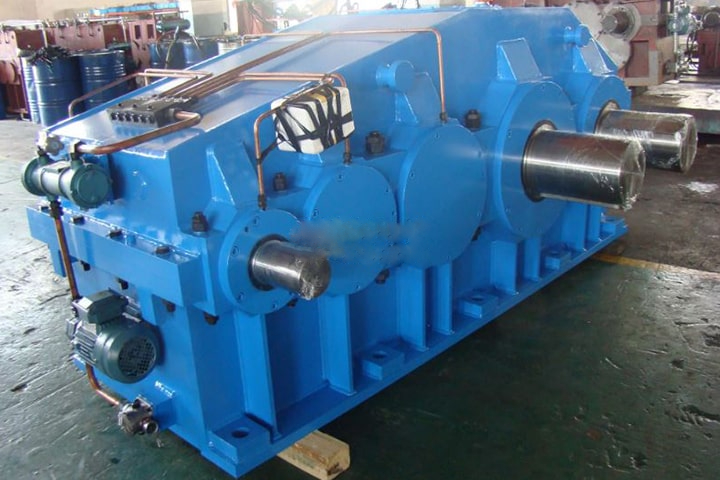

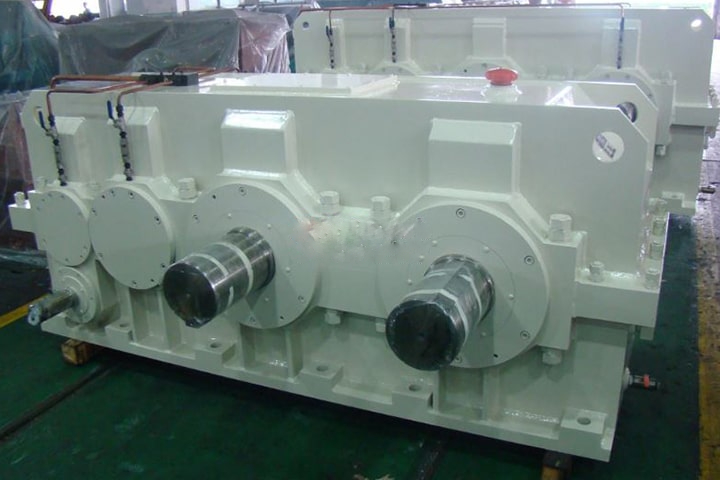

۲) گیربکس های صنعتی کتابی (SH & SK)

ساختار این گیربکس ها مانند گیربکس های هلیکال می باشد با این تفاوت که محورهای انتقال قدرت می تواند بیشتر باشد. به عبارتی تعداد استیج ها را می توان بیشتر از دو تا باشد.

این گیربکس ها هم به صورت شافت موازی و هم به صورت شافت ورودی و خروجی ۹۰ درجه (عمود به هم) می باشند.

این گیربکس ها از دیرباز در صنایع فولاد سازی و ذوب آهن، پتروشیمی و صنایع شیمیایی، صنایع سیمان و آجر، صنایع نفت و گاز، صنایع بسته بندی و صنایع کشاورزی کاربرد وسیعی دارد.

مزایای گیربکس کتابی (SH & SK) :
  • امکان داشتن چند خروجی
  • امکان قرار گرفتن شافت ورودی و خروجی در یک سمت
  • امکان قرار گرفتن شافت ورودی و شافت خروجی در حالت عمود بر هم
  • قابلیت انتقال توان های بسیار بالا
  • قابلیت ایجاد نسبت تبدیل های زیاد (در قیاس با گیربکس های هلیکال)
  • قابلیت انتقال گشتاورها و دورهای بالا
معایب گیربکس کتابی (SH & SK):
  •  اشغال فضای زیاد نسبت به گیربکس های خورشیدی

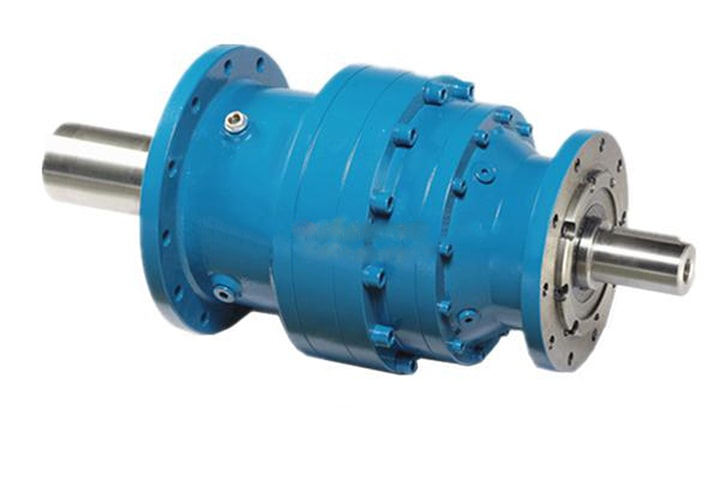

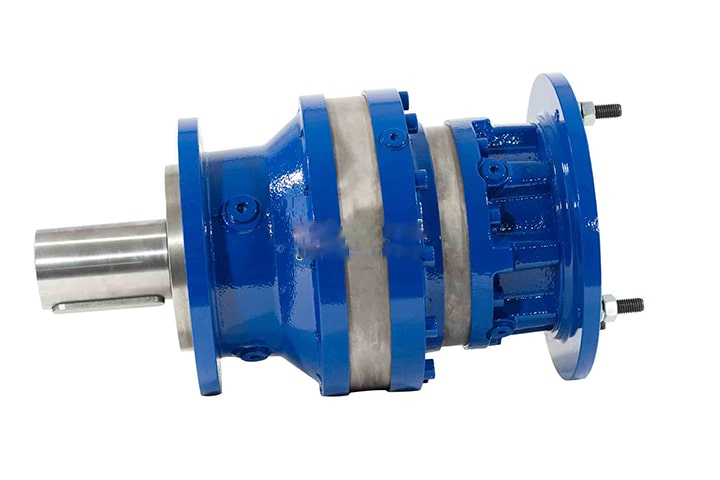

۳) گیربکس های صنعتی خورشیدی یا سیاره ای

گیربکس خورشیدی یا سیاره ای ، مجموعه ی چرخدنده در این گیربکس ها حداقل از یک چرخدنده خورشیدی ، چند چرخدنده سیاره ای ، یک چرخدنده رینگی و یک محفظه نگهدارنده تشکیل شده است.

گیربکس هاي خورشيدي براي انتقال قدرت و معمولا کاهش دور خروجي نسبت به دور ورودي استفاده مي شوند. این گیربکس ها مي توانند به طور مستقیم یا غیر مستقیم به انواع موتورها (الکتریکی و هیدرولیکي) متصل شوند.

مزایای گیربکس خورشیدی
  •  حجم مناسب نسبت به دیگر انواع گیربکس ها
  • گیربکس های خورشیدی تقریبا نصف حجم گیربکس های دیگر، فضا اشغال می کنند. این امر در فرآیند نصب و شکیل بودن طراحی سیستم انتقال قدرت بسیار حائز اهمیت است.
  • امتیاز دیگر کم حجم بودن گیربکس های خورشیدی راحتی در تعویض قطعات با توجه به فضای مناسب موجود است.
  •  وزن کمتر نسبت به دیگر انواع گیربکس ها که در کوچک تر و سبک تر شدن سازه پشتیبان موثر است.
  • وزن مناسب امکان اتصال مستقیم به محور محرک را فراهم می کند.
  •  راندمان بالاتر، راندمان۹۰ تا ۹۵ درصدي گیربکس های خورشیدی در مقایسه با راندمان پایین برخی گیربکس ها دیگر بسیار قابل توجه است ( حتی در نسبت دورهای بالاتر از ۲۰۰۰ : ۱ )
  • عمر طولانی و تعمیر و نگهداری آسان
  • اجرای صحیح فرآیند نصب تضمین کننده عمر طولانی مجموعه است.
  •  گشتاور ۶۵۰ الی ۵۰۰۰۰۰ نیوتن متر
  • سر و صدای کم
  •  تنوع دور خروجی ۰٫۲ تا ۵۰۰ دور در دقیقه
  •  تحمل بار عمودی و افقی بسیار زیاد بر روی شافت
